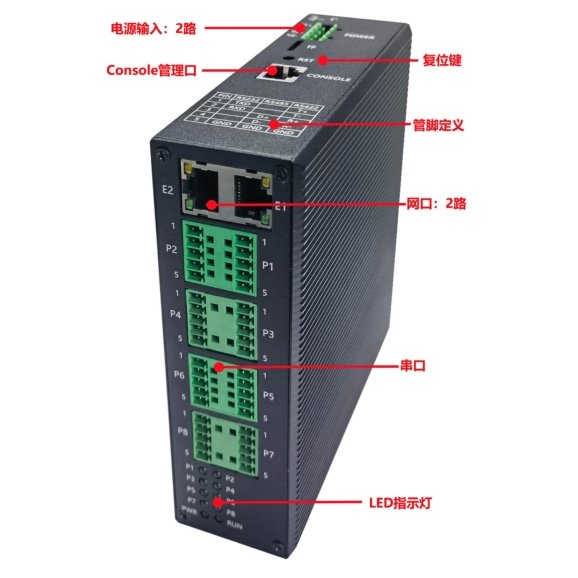

WX-SIK-208系列导轨式通信管理机
产品简介
WX-SIK-208系列导轨式通信管理机是一款标准导轨式安装的安全通信管理机，它专为那些需
要通过网络实现集中监控的串口设备而设计。当大量的串口设备接入到网络时，数据传输的安
全性就越来越重要，WX-SIK-208系列导轨式通信管理机可选支持加密方式确保串口设备安全稳定
的联网。
产品特点
支持电力规约61850，103.104，modbus等
采用嵌入式实时操作系统，性能稳定可靠
提供丰富的工作模式实现串口设备立即联网功能
支持 Real Com/TTY 驱动，完全兼容原有软件系统
具有 TCP Server、TCP Client 和 UDP 等通用透明传输模式
支持电力规约61850，103，104， Modbus RTU 转 Modbus TCP 协议
可通过网页浏览器或 TELNET 终端进行配置管理

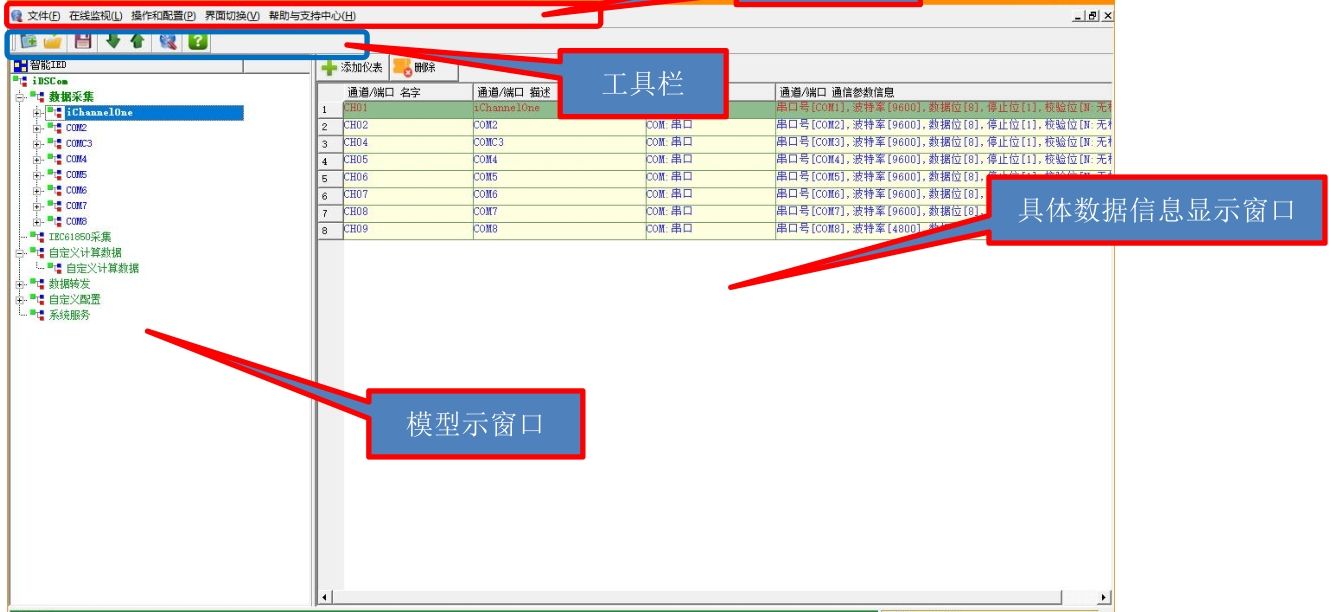

附带 Windows 平台下的管理软件，提供强大管理功能
可自由选择 RS-232/RS-422/RS-485 串口类型
采用 2 路 10/100M 自适应以太网交换端口
内嵌 15KV ESD 浪涌保护
双电源输入
标准导轨式安装
支持 ipv4、ipv6 网络协议
串口通信速率*高可达 460.8Kbps
规格
以太网接口
端口数量：2
速率：10/100Mbps 自适应 MDI/MDIX
接口类型：8 芯 RJ45
电磁隔离保护：内建 1.5KV
串口
端口数量：4/8
接口类型：5-pin 绿色端子
串口保护：全信号内建 15KV ESD 保护、浪涌保护、过流保护
e Console 管理
接口形式：RJ45
串口通信参数
数据位：5，6，7，8
停止位：1，1.5，2
校验位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS,DTR/DSR,XON/XOFF
波特率：110bps--460.8kbps
串口信号
RS-232：TXD、RXD、GND
RS-422：TX+,RX+,RX-,TX-,GND
RS-485：Data+，Data-,GND
软件
网络协议：ICMP，IP，TCP,UDP,DHCP,Telnet,DNS,SNMP,HTTP,SMTP,ARP
配置方式：WEB，Telnet,Windows Utility
Windows Real Com 驱动：Windows 2000,Windows XP/2003/Vista/2008/7/8/10
Linux Real TTY 驱动：Linux kernel 2.4.x,2.6.x
工作模式
标准：Real COM，TCP Server，TCP Client，UDP，Reverse Telnet，SSH，MODBUS TCP
应用
终端会话：6 个会话
机械特性
外壳：铝合金
重量：0.8Kg（裸机）
尺寸：136×54×156mm (W×D×H)
工作环境
工作温度：-20-60℃
存储温度：-20-85℃
工作湿度：5-95%RH
存储湿度：5-95%RH
电源需求
输入电压：12-60VDC
接口形式：4-pin 端子
输入电源冗余：2 路冗余
